Вибратор глубинный ВИ-1-17, вал 3м, наконечник д. 51мм, 42В (42 В) (Вибромаш)

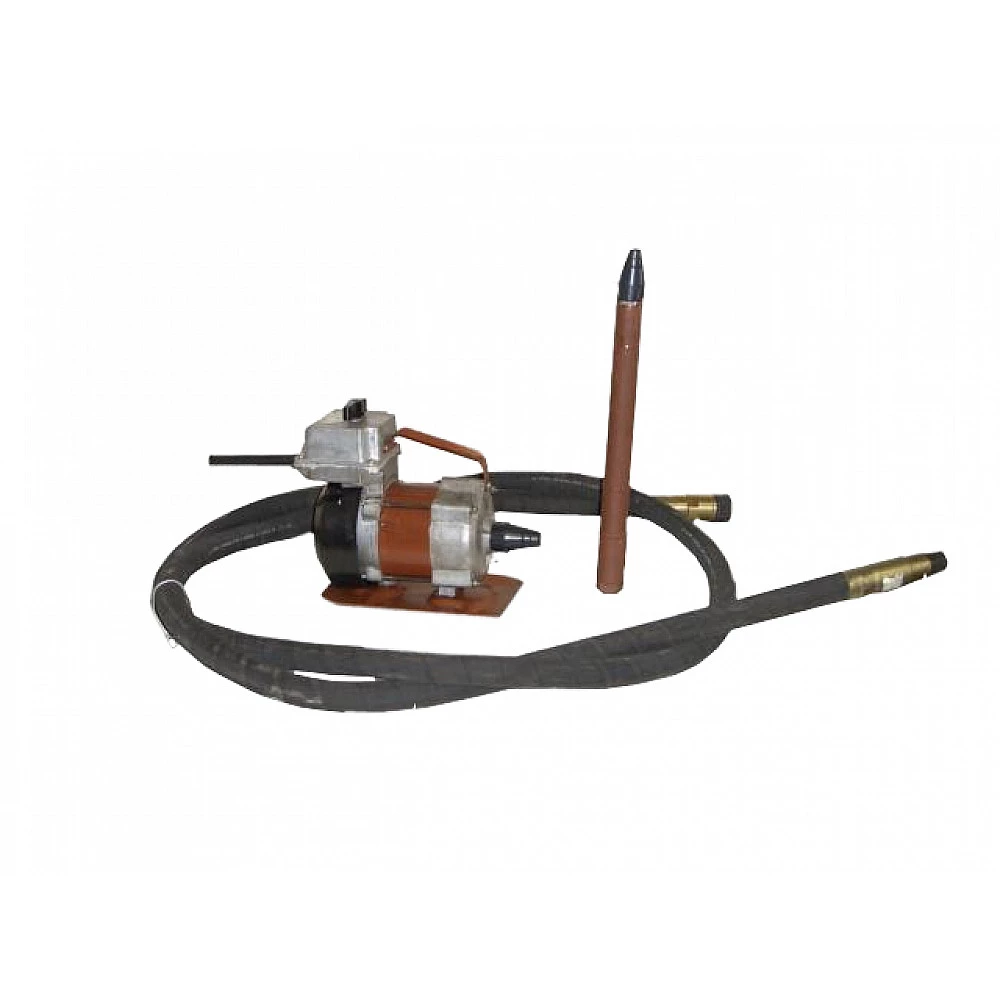

Компект: электропривод, вал, вибронаконечник.
ВИБРОНАКОНЕЧНИК
Диаметр вибронаконечника, мм: 51
Длина вибронаконечника, мм: 420
Частота колебаний синхронная, Гц: 285
Вынуждающая сила при синхронной частоте колебаний, кН: 3,85
Статический момент бегунка, кг·см: 0,12
Тип вибрационного механизма: планетарный
Масса, кг не более: 3,9

ЭЛЕКТРОПРИВОД
Тип: асинхронный с коротко - замкнутым ротором, трехфазный
Класс изоляции: Е
Номинальная мощность, кВт: 1
Номинальная потребляемая мощность, кВт: 1,4
Напряжение, В: 42
Частота тока, Гц: 50
Номинальная частота вращения ротора мин -1: 2800
Сила тока, А: 20
Режим работы по 12.2.013.0-91 ГОСТ 183-74: 6 мин/4 мин
Габаритные размеры, мм: 350х180х270
Масса, кг: 12

ГИБКИЙ ВАЛ
Направление вращения :правое
Длина, м: 3
Допускаемый радиус изгиба, мм, не более: 300
Масса, кг, не более: 8
Масса рабочего комплекта (один вибронаконечник, электродвигатель, один гибкий вал), не более, кг: 24

Вибронаконечник имеет планетарный вибрационный механизм, а диаметр вибронаконечника подбирается с учетом расстояния между стержнями арматуры (не менее 1,5 диаметра вибронаконечника). Для привода вибронаконечника используется трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Вибратор состоит из электродвигателя (электропривода) и вибронаконечника, соединенных между собой гибким валом для передачи вращения.
